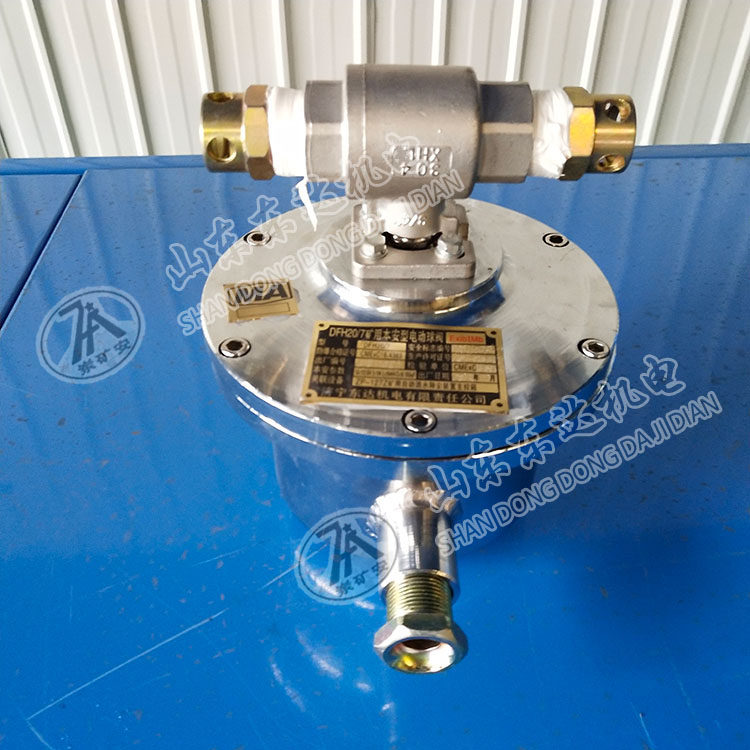

DFH20/7矿用本安型电动球阀

DFH20/7矿用本安型电动球阀介绍

DFH20/7矿用本安型电动球阀是一种由球体旋转而开闭水路的新型电动阀门,适应于供水压力范围广、不受泥沙、污水影响的场所。其供水通径大、工作过程中通电时间短、工作稳定可靠、是一种通用电磁阀的理想替代产品。

DFH20/7矿用本安型电动球阀产品特点

电动球阀是一种由球体旋转而开闭水路的新型电动阀门,它由数字逻辑控制电路,方向控制电路,电流采样保护电路,工作状态指示电路等组成;IN端为外部控制信号,控制球阀的开启与关闭,由方向控制电路检测球阀的工作位置, 工作状态指示电路指示球阀的工作状态: 球阀旋转开启,绿色LED亮；当开启到设定口径时,黄灯亮；当IN为高电平时球阀旋转关闭,当关闭到位时,红灯亮。

DFH-20/7电动阀工作环境条件

a) 海拔高度不超过2000m;

b) 环境大气压80-110kPa;

c) 环境温度-20-+40℃;

d) 周围空气相对湿度不大于95%(25℃时);

e) 具有甲烷混合物及煤尘爆炸危险的煤矿井下;

f) 在无振动的地方;

g) 在无破坏金属绝缘的气体和蒸气的环境;

h) 在无滴水的地方。

DFH20/7矿用本安型电动球阀技术参数

1、工作电压:   12V DC （本安）

2、工作电流: ≤ 183mA

3、水压适应范围：0.2 MPa～7.0MPa

4、水温适应范围：0℃～+60℃

5、球阀开启速度：10s～15 s

6、球阀开启通径：20mm

7、防爆类型：矿用本质安全型

8、防爆标志：ExibI Mb

9、电缆最大长度：100m，电缆具有安标证并在有效期内。

10、电缆分布参数：分布电容≤0.1μF/km，电感≤1mH/km，分布电阻≤12.6Ω/km。
